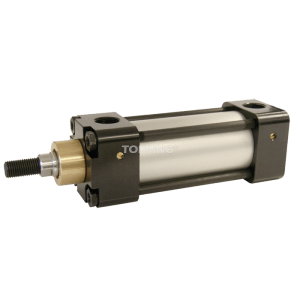

CYLINDRES PNEUMATIQUES NFPA

SPÉCIFICATIONS

• Conformes aux normes de NFPA
• Installation standard de type NFPA-MS4
• Faits en aluminium résistant à la corrosion
• Amortisseurs ajustables à chaque extrémité
• Robustes

OPTIONS

• Piston avec aimant intégré
• Détecteur de position magnétique
• Joints d’étanchéité résistants à la haute température
• Tige de piston et tirants en acier inoxydable 304 ou 316

CYLINDRES SANS DÉTECTEUR MAGNÉTIQUE

DIAMÈTRE D’ALÉSAGE (PO)

COURSE (PO) 1 1/2″ 2″ 2 1/2″ 3 1/4″ 4″ 5″ 6″
1″ 81.501 81.601 81.701 81.801 81.901 81.201 81.301
2″  81.502 81.602 81.702 81.802 81.902 81.202 81.302
3″  81.503 81.603 81.703 81.803 81.903 81.203 81.303
4″  81.504 81.604 81.704 81.804 81.904 81.204 81.304
5″  81.505 81.605 81.705 81.805 81.905 81.205 81.305
6″  81.506 81.606 81.706 81.806 81.906 81.206 81.306
7″  81.507 81.607 81.707 81.807 81.907 81.207 81.307
8″  81.508 81.608 81.708 81.808 81.908 81.208 81.308
9″  81.509 81.609 81.709 81.809 81.909 81.209 81.309
10″  81.510 81.610 81.710 81.810 81.910 81.210 81.310
11″  81.511 81.611 81.711 81.811 81.911 81.211 81.311
12″  81.512 81.612 81.712 81.812 81.912 81.212 81.312
13″  81.513 81.613 81.713 81.813 81.913 81.213 81.313
14″  81.514 81.614 81.714 81.814 81.914 81.214 81.314
15″  81.515 81.615 81.715 81.815 81.915 81.215 81.315
16″  81.516 81.616 81.716 81.816 81.916 81.216 81.316
17″  81.517 81.617 81.717 81.817 81.917 81.217 81.317
18″  81.518 81.618 81.718 81.818 81.918 81.218 81.318
19″  81.519 81.619 81.719 81.819 81.919 81.219 81.319
20″  81.520 81.620 81.720 81.820 81.920 81.220 81.320
21″  81.521 81.621 81.721 81.821 81.921 81.221 81.321
22″  81.522 81.622 81.722 81.822 81.922 81.222 81.322
23″  81.523 81.623 81.723 81.823 81.923 81.223 81.323
24″  81.524 81.624 81.724 81.824 81.924 81.224 81.324

CYLINDRES AVEC DÉTECTEUR MAGNÉTIQUE

DIAMÈTRE D’ALÉSAGE (PO)

COURSE (PO) 1 1/2″ 2″ 2 1/2″ 3 1/4″ 4″ 5″ 6″
1″ 81.501.01 81.601.01 81.701.01 81.801.01 81.901.01 81.201.01 81.301.01
2″ 81.502.01 81.602.01 81.702.01 81.802.01 81.902.01 81.202.01 81.302.01
3″ 81.503.01 81.603.01 81.703.01 81.803.01 81.903.01 81.203.01 81.303.01
4″ 81.504.01 81.604.01 81.704.01 81.804.01 81.904.01 81.204.01 81.304.01
5″ 81.505.01 81.605.01 81.705.01 81.805.01 81.905.01 81.205.01 81.305.01
6″ 81.506.01 81.606.01 81.706.01 81.806.01 81.906.01 81.206.01 81.306.01
7″ 81.507.01 81.607.01 81.707.01 81.807.01 81.907.01 81.207.01 81.307.01
8″ 81.508.01 81.608.01 81.708.01 81.808.01 81.908.01 81.208.01 81.308.01
9″ 81.509.01 81.609.01 81.709.01 81.809.01 81.909.01 81.209.01 81.309.01
10″ 81.510.01 81.610.01 81.710.01 81.810.01 81.910.01 81.210.01 81.310.01
11″ 81.511.01 81.611.01 81.711.01 81.811.01 81.911.01 81.211.01 81.311.01
12″ 81.512.01 81.612.01 81.712.01 81.812.01 81.912.01 81.212.01 81.312.01
13″ 81.513.01 81.613.01 81.713.01 81.813.01 81.913.01 81.213.01 81.313.01
14″ 81.514.01 81.614.01 81.714.01 81.814.01 81.914.01 81.214.01 81.314.01
15″ 81.515.01 81.615.01 81.715.01 81.815.01 81.915.01 81.215.01 81.315.01
16″ 81.516.01 81.616.01 81.716.01 81.816.01 81.916.01 81.216.01 81.316.01
17″ 81.517.01 81.617.01 81.717.01 81.817.01 81.917.01 81.217.01 81.317.01
18″ 81.518.01 81.618.01 81.718.01 81.818.01 81.918.01 81.218.01 81.318.01
19″ 81.518.01 81.619.01 81.719.01 81.819.01 81.919.01 81.219.01 81.319.01
20″ 81.520.01 81.620.01 81.720.01 81.820.01 81.920.01 81.220.01 81.320.01
21″ 81.521.01 81.621.01 81.721.01 81.821.01 81.921.01 81.221.01 81.321.01
22″ 81.522.01 81.622.01 81.722.01 81.822.01 81.922.01 81.222.01 81.322.01
23″ 81.523.01 81.623.01 81.723.01 81.823.01 81.923.01 81.223.01 81.323.01
24″ 81.524.01 81.624.01 81.724.01 81.824.01 81.924.01 81.224.01 81.324.01

N’oubliez pas d’acheter un détecteur magnétique de position avec le cylindre

DÉTECTEUR MAGNÉTIQUE DE POSITION

#SKU Baisse de voltage Témoin lumineux
81.150 3 volts Voyant DEL
OLYMPUS DIGITAL CAMERA

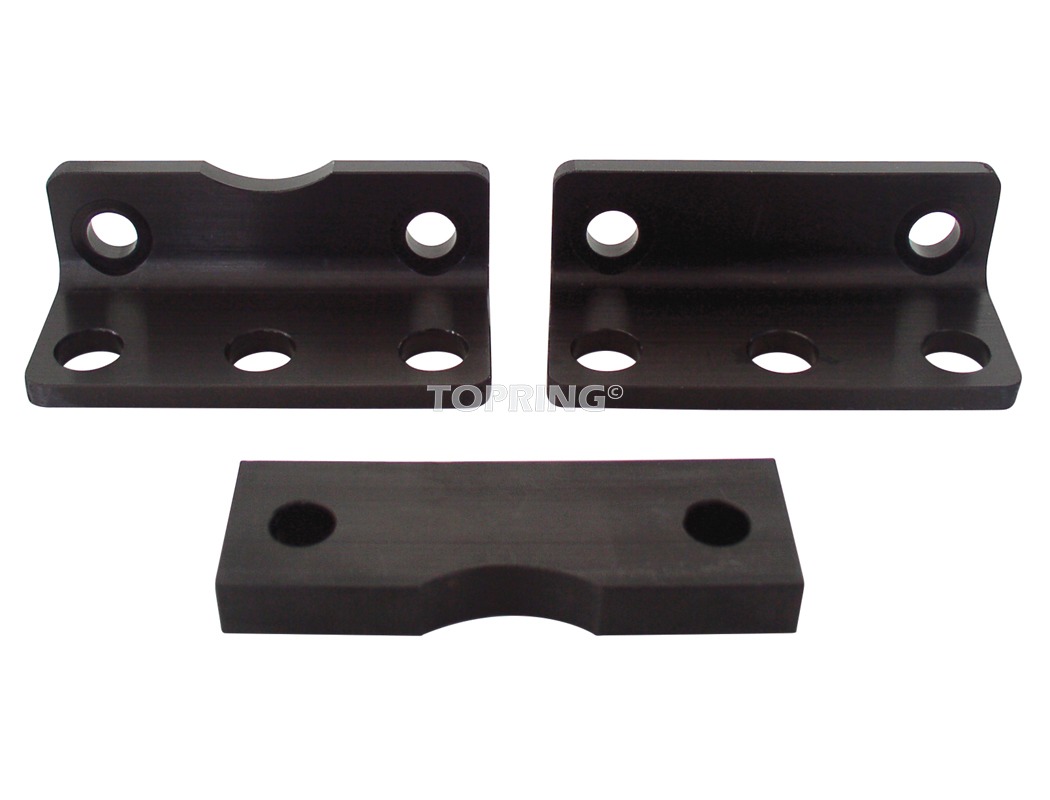

FIXATION À ANGLE DE 90°
NFPA – MS1

#SKU DIAMÈTRE D’ALÉSAGE
81.560 1 1/2″
81.660 2
81.760 2 1/2″
81.860 3 1/4″
81.985 4″
81.260 5″
81.360 6″

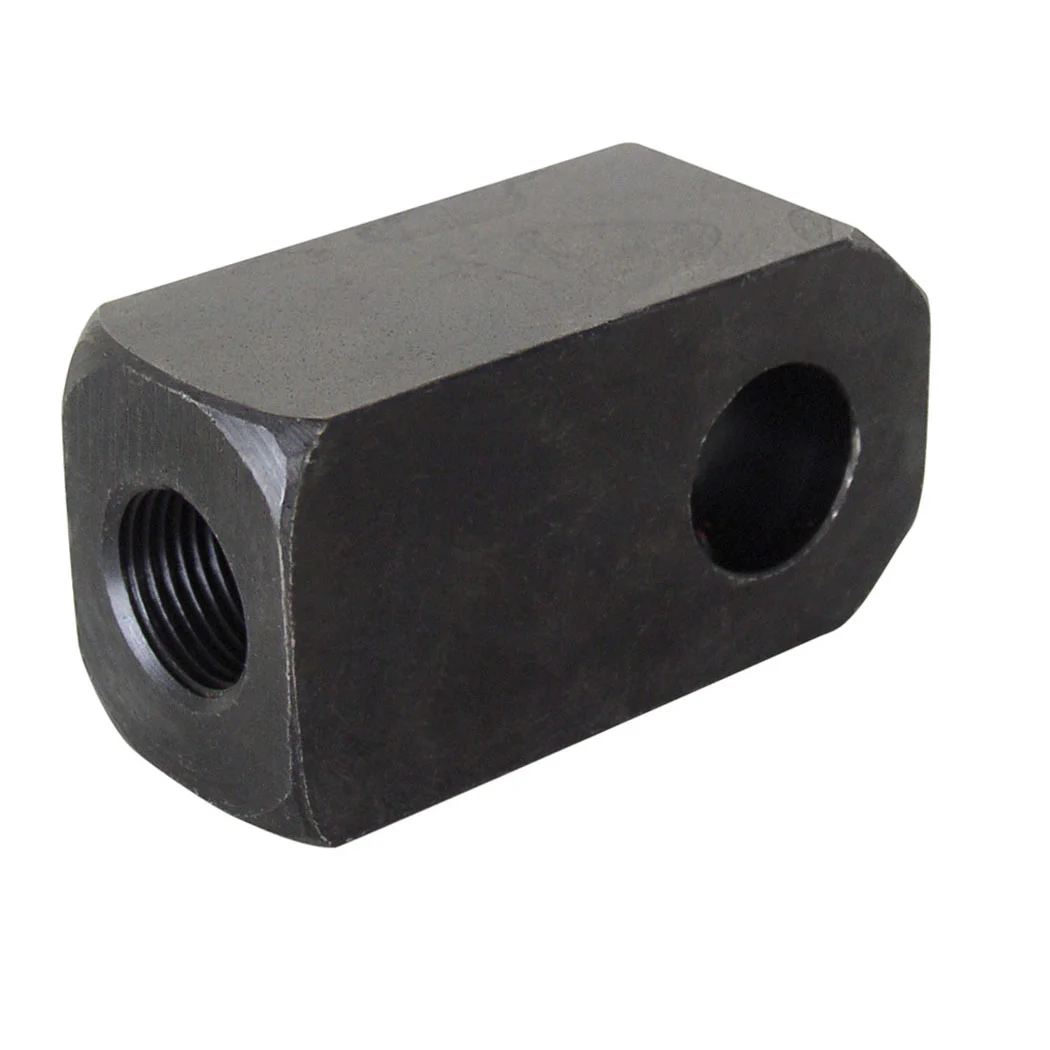

81.575

FIXATION DE TIGE TYPE T
NFPA

#SKU DIAMÈTRE D’ALÉSAGE
81.575 1 1/2 – 2 – 2 1/2
81.675 3 1/4 – 4 – 5
81.875 6
81.570

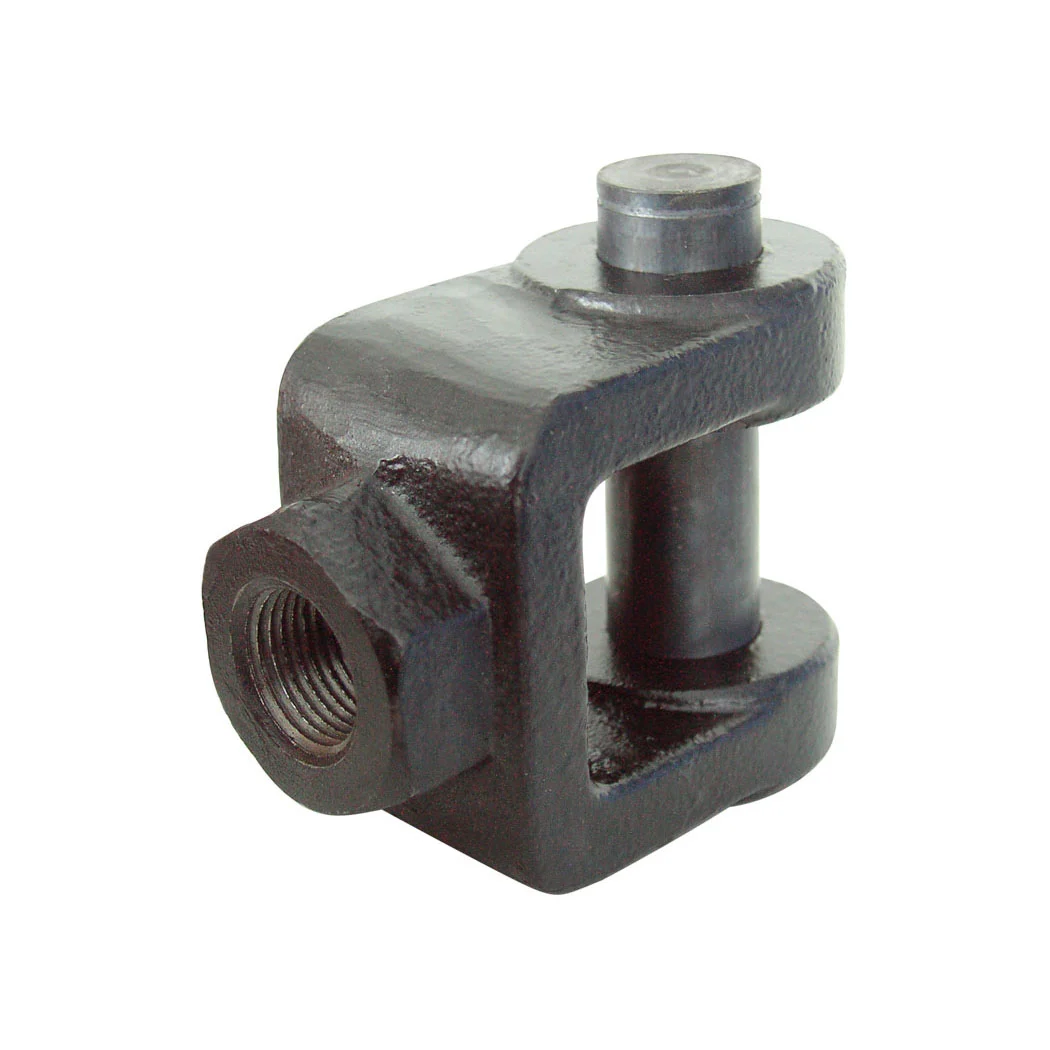

FIXATION DE TIGE TYPE Y
NFPA

#SKU DIAMÈTRE D’ALÉSAGE
81.570 1 1/2 – 2 – 2 1/2
81.870 3 1/4 – 4 – 5
81.370 6
81.565_web

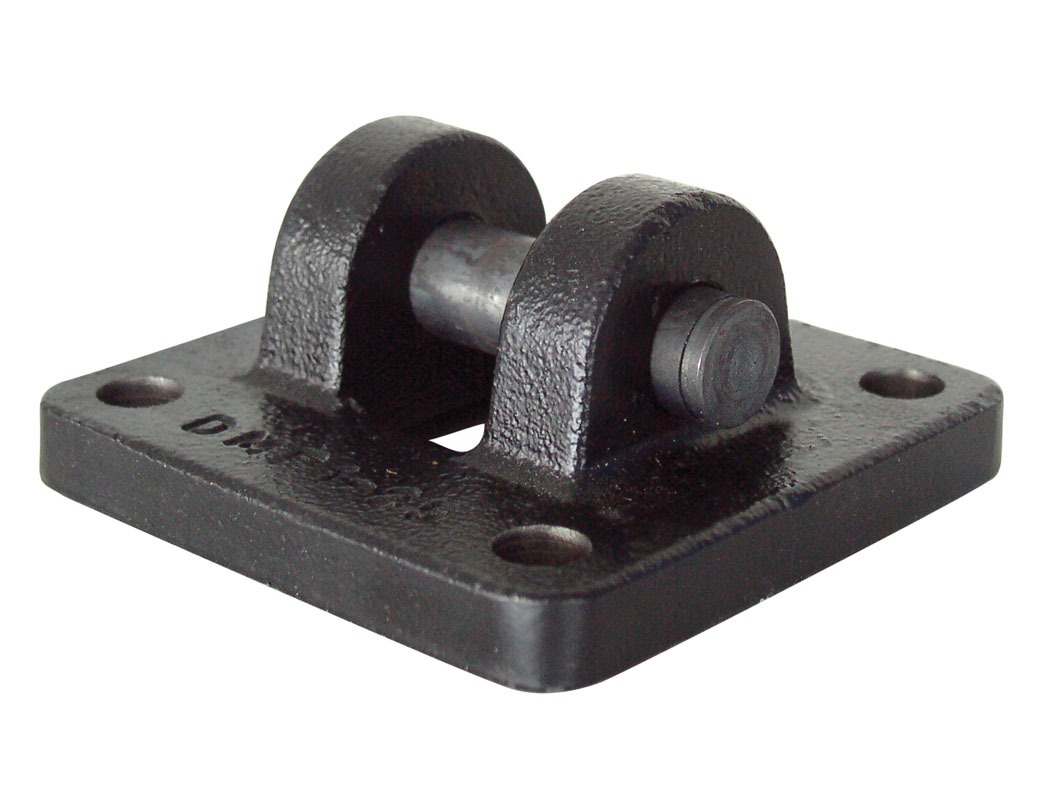

FIXATION AVEC ARTICULATION
NFPA – MP1

#SKU DIAMÈTRE D’ALÉSAGE
81.565 1 1/2″
81.665 2
81.765 2 1/2″
81.865 3 1/4″
81.990 4″
81.265 5″
81.365 6″
81.563_web

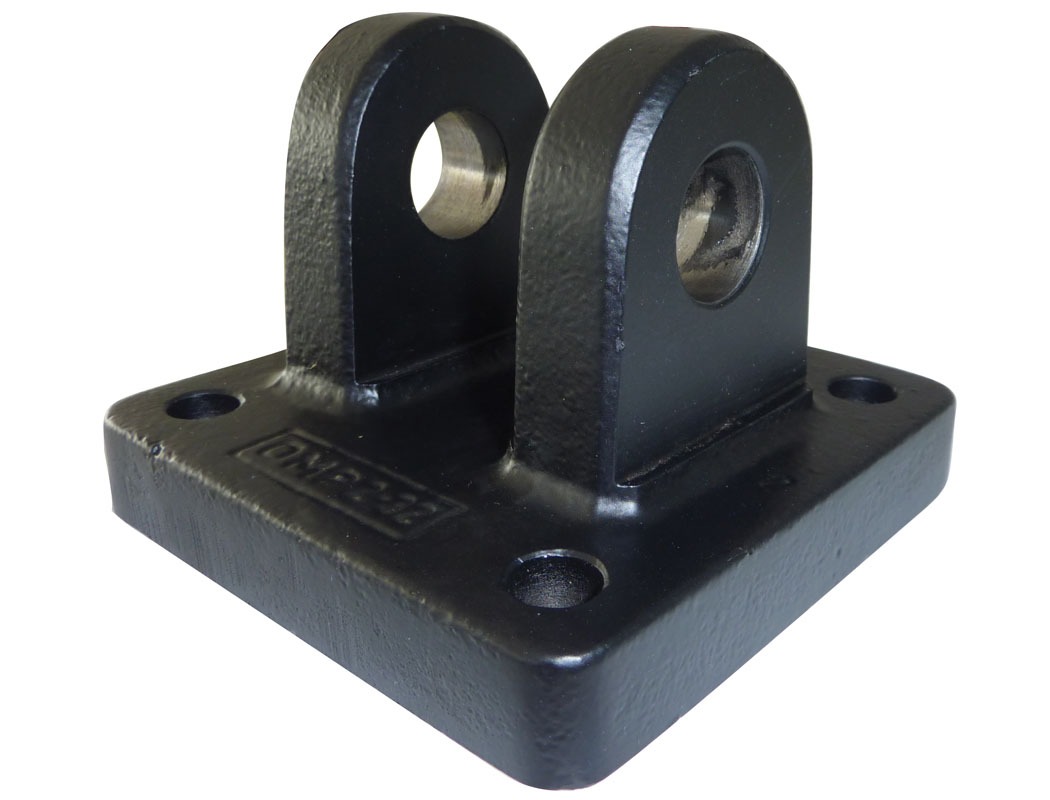

FIXATION AVEC ARTICULATION HAUTE
NFPA – MP2

#SKU DIAMÈTRE D’ALÉSAGE
81.563 1 1/2″
81.663 2
81.763 2 1/2″
81.863 3 1/4″
81.993 4″
81.263 5″
81.363 6″

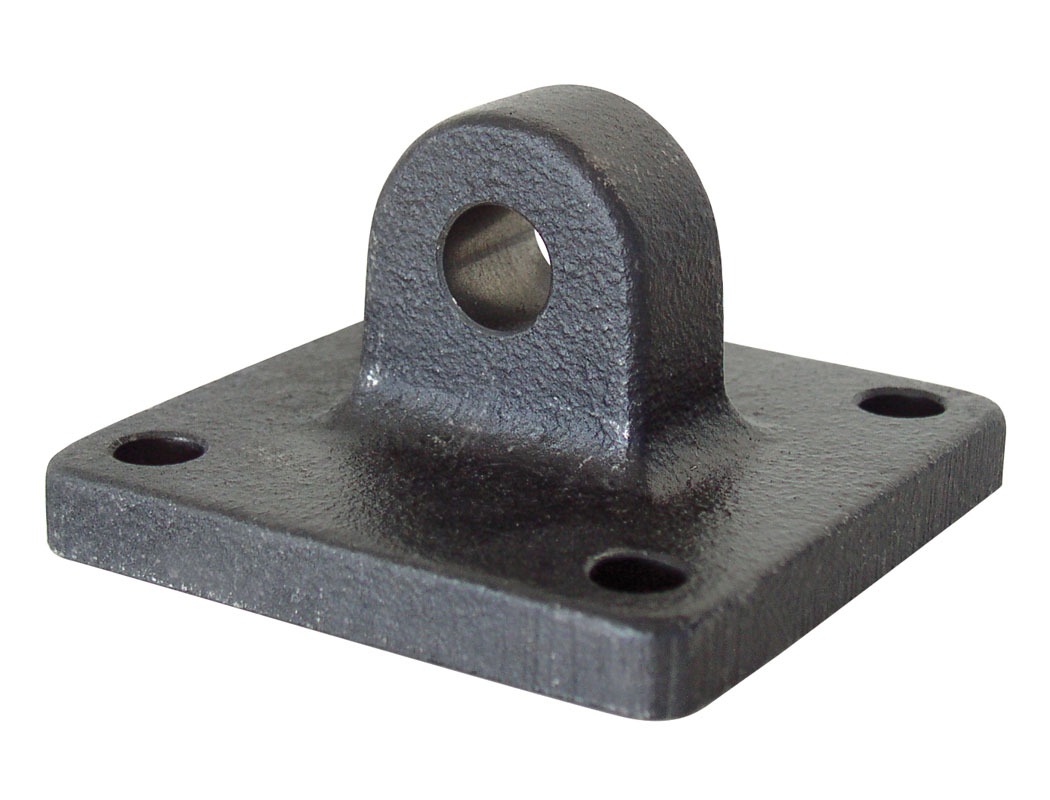

81.567_web

FIXATION AVEC ARTICULATION SIMPLE
NFPA – MP4

#SKU DIAMÈTRE D’ALÉSAGE
81.567 1 1/2″
81.667 2
81.767 2 1/2″
81.867 3 1/4″
81.996 4″
81.267 5″
81.367 6″

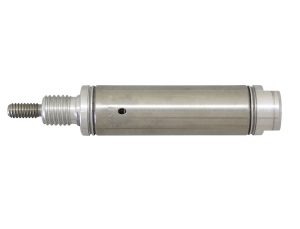

CYLINDRES PNEUMATIQUES EN ACIER INOXYDABLE À SIMPLE ACTION

SPÉCIFICATIONS

  • Cylindres à simple et double action offerts avec différents types d’installations et de course
  • Interchangeables : dimensionnels à la plupart des autres marques
  • Prélubrifiés : tous les cylindres sont lubrifiés à l’aide d’une huile à haute performance
  • Prétestés : chaque cylindre est vérifié contre les fuites

MATÉRIAUX

  • Corps : Acier inoxydable 304 – assure une durée de vie prolongée et une résistance accrue à la corrosion
  • Tige de piston : Acier inoxydable 303 – toutes les tiges ont des indentations pour clés
  • Piston et capuchon : Alliage en aluminium à haute résistance
  • Bague de tige du piston : En bronze poreux imprégné d’huile pour prolonger la durée de vie de la tige du cylindre
  • Ressort : Ressort de fil de piano pour des millions de cycles
  • Joints d’étanchéité : Les joints en nitrite assurent une faible friction en début de course pour éliminer les fuites
  • Ensemble de tige de piston : En acier inoxydable, poinçonnée à la machine dans le piston pour une triple protection
  • Options : Joints d’étanchéité en Viton, interrupteurs magnétiques et amortisseurs

MONTAGE À L’AVANT

DIAMÈTRE D’ALÉSAGE (PO)

COURSE (PO) 3/4″ 1 1/16″ 1 1/4″ 1 1/2″
1″ 83.401 83.501 83.601 83.701
2″ 83.403 83.503 83.603 83.703
3″ 83.405 83.505 83.605 83.705
4″ 83.407 83.507 83.607 83.707

MONTAGE UNIVERSEL

DIAMÈTRE D’ALÉSAGE (PO)

COURSE (PO) 3/4″ 1 1/16″ 1 1/4″ 1 1/2″
1″ 83.421 83.521 83.621 83.721
2″ 83.423 83.523 83.623 83.723
3″ 83.425 83.525 83.625 83.725
4″ 83.427 83.527 83.627 83.727

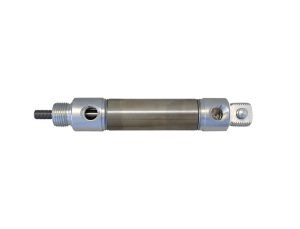

CYLINDRES PNEUMATIQUES EN ACIER INOXYDABLE À DOUBLE ACTION

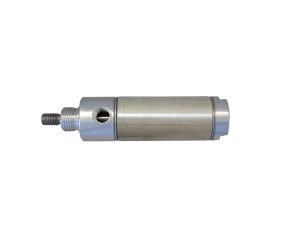

MONTAGE À L’AVANT

DIAMÈTRE D’ALÉSAGE (PO)

COURSE (PO) 3/4″ 1 1/16″ 1 1/4″ 1 1/2″ 2″
1″ 83.441 83.541 83.641 83.741 83.961
2″ 83.443 83.543 83.643 83.743 83.963
3″ 83.445 83.545 83.645 83.745 83.965
4″ 83.447 83.547 83.647 83.747 83.967
5″ 83.449 83.549 83.649 83.749 83.969
6″ 83.451 83.551 83.651 83.751 83.971
8″ 83.453 83.553 83.653 83.753 83.973
10″ 83.455 83.555 83.655 83.755 83.975
12″ 83.457 83.557 83.657 83.757 83.977

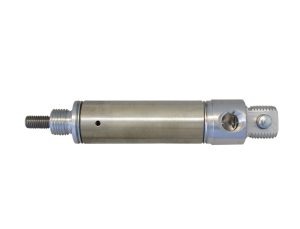

MONTAGE UNIVERSEL

DIAMÈTRE D’ALÉSAGE (PO)

COURSE (PO) 3/4″ 1 1/16″ 1 1/4″ 1 1/2″ 2″
1″ 83.461 83.561 83.661 83.761 83.861
2″ 83.463 83.563 83.663 83.763 83.863
3″ 83.465 83.565 83.665 83.765 83.865
4″ 83.467 83.567 83.667 83.767 83.867
5″ 83.469 83.569 83.669 83.769 83.869
6″ 83.571 83.671 83.771 83.871
8″ 83.573 83.673 83.773 83.873
10″ 83.575 83.675 83.775 83.875
12″ 83.577 83.677 83.777 83.877

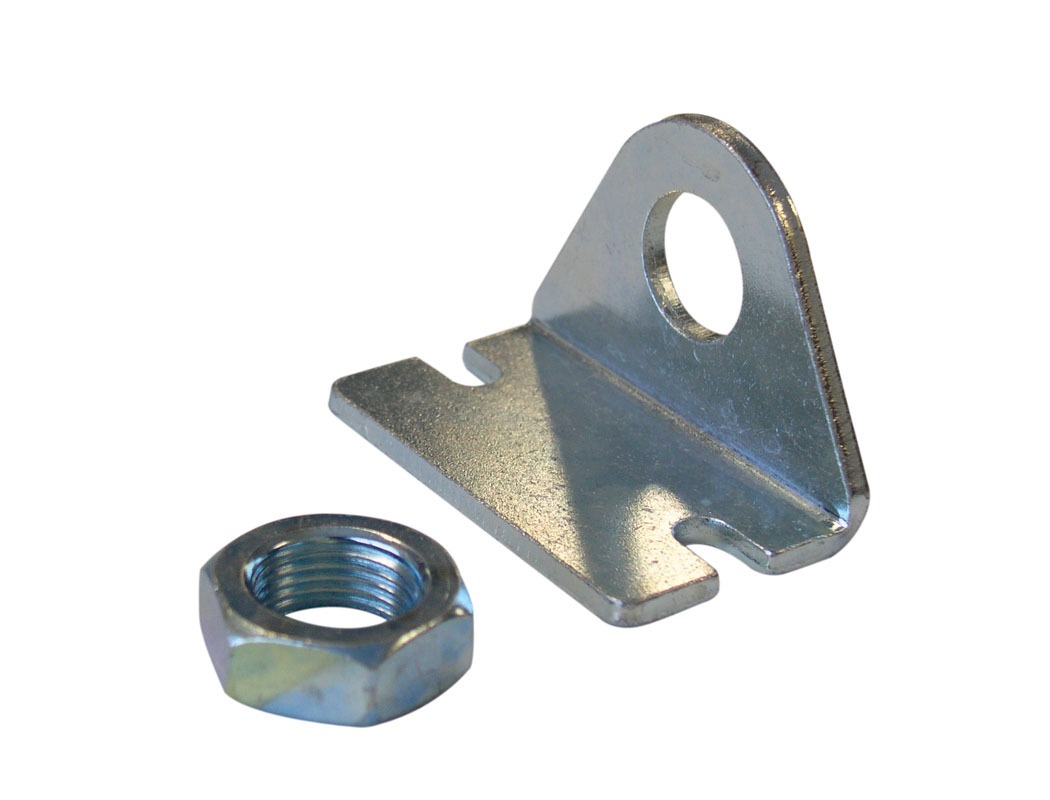

83.015_web

SUPPORT AVEC ÉCROU

#SKU DIAMÈTRE D’ALÉSAGE TYPE
83.015 3/4″ SIMPLE EFFET
83.020 3/4″ DOUBLE EFFET
83.020 1 1/16″ SIMPLE ET DOUBLE EFFET
83.025 1 1/4″ SIMPLE ET DOUBLE EFFET
83.025 1 1/2″ SIMPLE ET DOUBLE EFFET
83.030 2″ DOUBLE EFFET
83.035_web

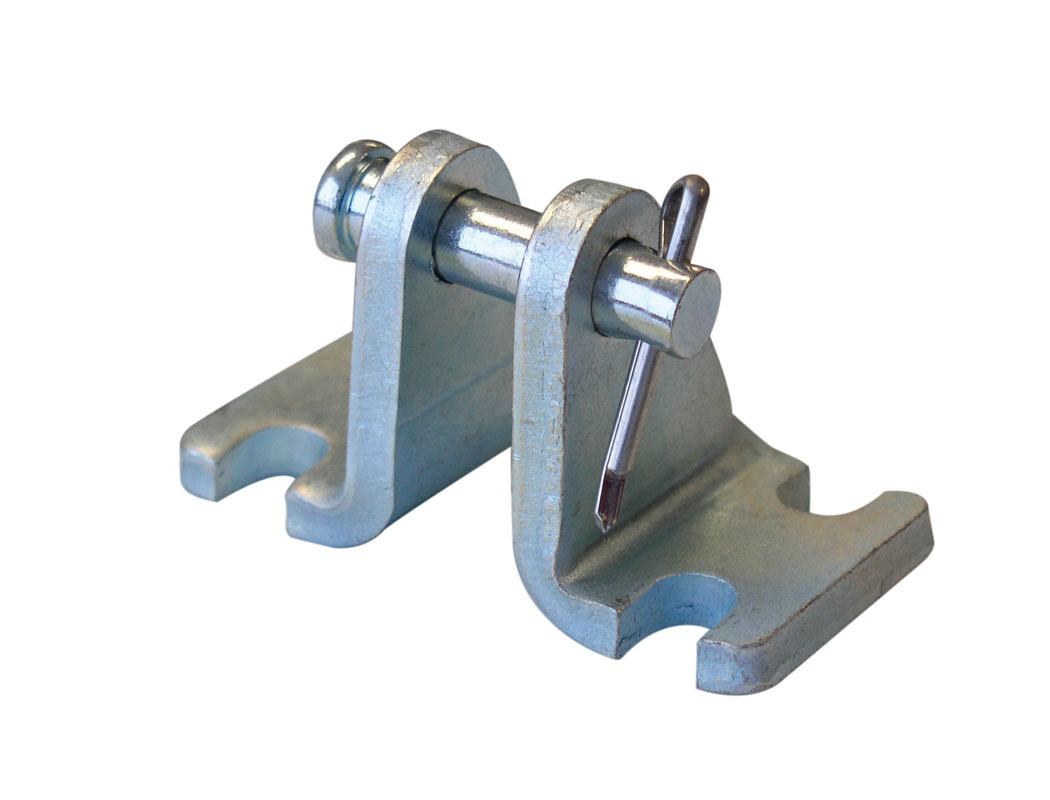

SUPPORT DE PIVOT

#SKU DIAMÈTRE D’ALÉSAGE
83.035 3/4″
83.035 1 1/16″
83.035 1 1/4″
83.040 1 1/2″
83.045 2″

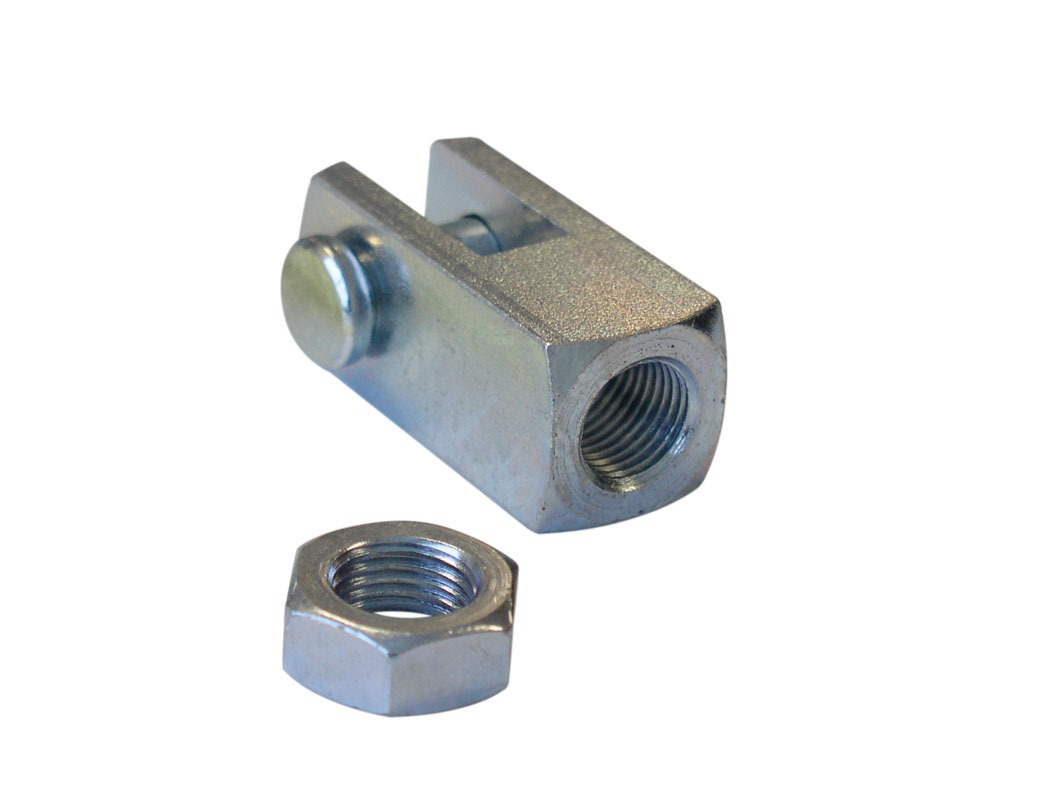

83.050_web

TIGE À MAILLON

#SKU DIAMÈTRE D’ALÉSAGE
83.050 3/4″
83.055 1 1/16″
83.060 1 1/4″
83.060 1 1/2″
83.065 2″

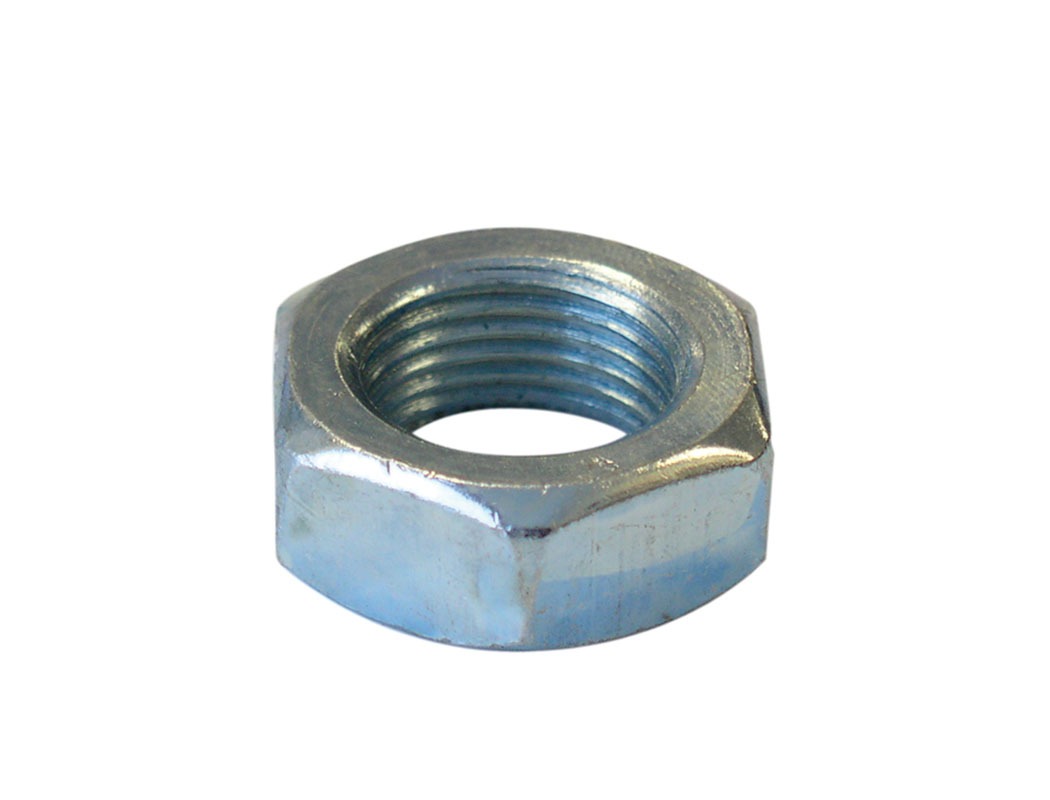

83.072_web

ÉCROU D’INSTALLATION

#SKU DIAMÈTRE D’ALÉSAGE
83.072 3/4″ (SIMPLE ACTION)
83.074 3/4″
83.074 1 1/16″
83.076 1 1/4″
83.076 1 1/2″
83.078 2″
